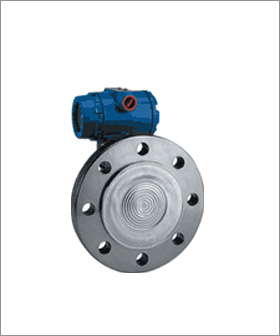

六、3351LT型法蘭式液位變送器
3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為
150LB（2.5MPa）及300LB
（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、
PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭
等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。
圖9 法蘭式液位變送器外型尺寸圖
|
法蘭尺寸
|
螺栓孔
|
|
|
規格
|
直徑
|
A
|
B
|
C
|
數目n
|
直徑d
|
分布直徑d1
|
|
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
|
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
|
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
|
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
|
